法蘭式鴨嘴閥的安裝圖集

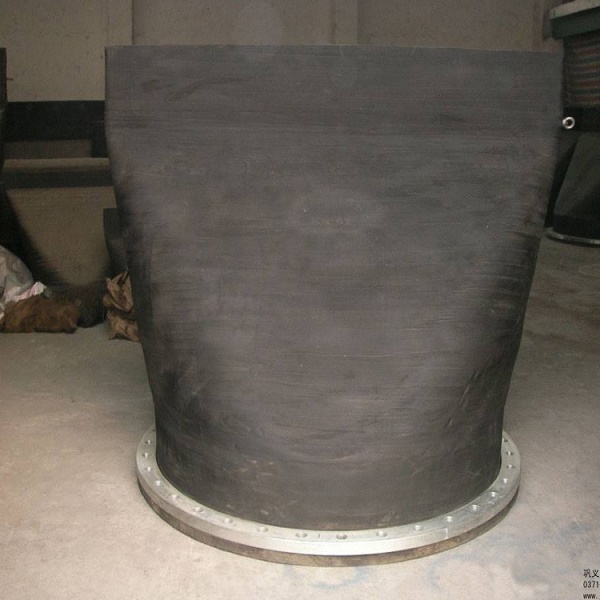

                法蘭鴨嘴閥是一種由法蘭連接的鴨嘴閥，閥體采用全橡膠結構。橡膠、尼龍絲及先進的硫化工藝，重量輕，安裝方便，使用壽命長，廣泛應用于海岸。海灘。碼頭洪水。廢水、無海城市污水排水工程是排水行業理想的止回閥產品，在一定條件下耐腐蝕。

法蘭鴨嘴閥是一種由法蘭連接的鴨嘴閥，閥體采用全橡膠結構。橡膠、尼龍絲及先進的硫化工藝，重量輕，安裝方便，使用壽命長，廣泛應用于海岸。海灘。碼頭洪水。廢水、無海城市污水排水工程是排水行業理想的止回閥產品，在一定條件下耐腐蝕。
1.檢查法蘭鴨嘴閥的法蘭及管道組裝工具及方法。切口端面的傾斜偏差不得超過管道外徑的百分之1或3mm。
2.組裝法蘭鴨嘴閥的法蘭和管道時，用法蘭角尺檢查法蘭的垂直度。
3.連接法蘭鴨嘴閥時，應設置軟墊片，周圍尺寸應整齊，墊片尺寸應與法蘭密封面一致。
4.法蘭鴨嘴閥的法蘭不得埋在地下。埋地管道或排水溝管道的法蘭應設置檢查井，法蘭不得安裝在地板、墻壁和套管內。
5.法蘭鴨嘴閥的法蘭連接應與管道同心，螺栓應隨意穿透。法蘭螺栓孔應跨中安裝，法蘭應平行，偏差不大于法蘭外徑的1.5/1000，不大于2mm，不得用蠻力擰緊螺栓去除歪斜。

6.法蘭鴨嘴閥的法蘭連接應采用相同規格的螺栓，安裝方向應相同。擰緊螺栓后，應靠近法蘭，無細縫。每個螺栓不得超過一個，緊固螺栓應與螺母平齊。
